Beschreibung
Puch Original-/Vergleichsnummer:
349.1.10.004.1 (Zylinderkopfdichtung)
349.1.10.013.1 (Zylinderfußdichtung)
349.3.10.349.1 (Kickstarterdeckeldichtung)
349.1.10.349.1 (Kupplungsdeckeldichtung)
349.1.16.019.1 (Auspuffverbindungsdichtung)
050.1615 (Auspuffflanschdichtung)
349.2.15.122.1 (Ansaugstutzendichtung)
901.3801 (Wellendichtring Kurbelwelle/Stirnrad)
902.3832 (Wellendichtring Kickstarterwelle)
364.1.10.660.1 (Öleinfüllschraube)
901.1053 (Ölablassschraube)
TECHNISCHE DATEN:
– passend für Puch E50 Motor neues Modell 3 Lager Anroll/Kickstart Modell
– Farbe: Mehrfarbig
– Einbauhinweis: Je nach Motor können ein / zwei Dichtungen/Wellendichtringe übrig bleiben.
Dichtsatz
– Lochabstand Stehbolzen: 44 mm
– Stehbolzenabstand Ansaugstutzendichtung: 35 mm
– Durchlass Ansaugstutzendichtung: 17 x 20 mm
– Stehbolzenabstand Auspuffflanschdichtung: 42 mm
– Durchlass Auspuffflanschdichtung: 20 mm
– Durchmesser Auspuffverbindungsdichtung: 27,5 mm (innen) / 35,5 mm (außen)
– Kupferdichtringe: M8 und M10
Wellendichtringsatz
– WeDI 1: 17x40x7 mm (3x Kurbelwelle + 1x Stirnradwelle)
– WeDI 2: 15x25x7 mm (1x Kickstarterwelle) für Kickstarter-Modelle
Lagersatz
– Lager 1: 2x 6203 C3 / 17x40x12 mm / offen / SKF
– Lager 2: 1x 6203 NR C3 / 17x40x12/11 mm (schmaler Innenring) / offen / mit Sprengring
– Nadellager: 12x15x15 mm
Schraubensatz
– 37-teiliger Schraubensatz + 2 Sicherungsringe
– Schrauben/Muttern Material: Stahl 8.8 verzinkt
– Sicherungsring Material: Federstahl

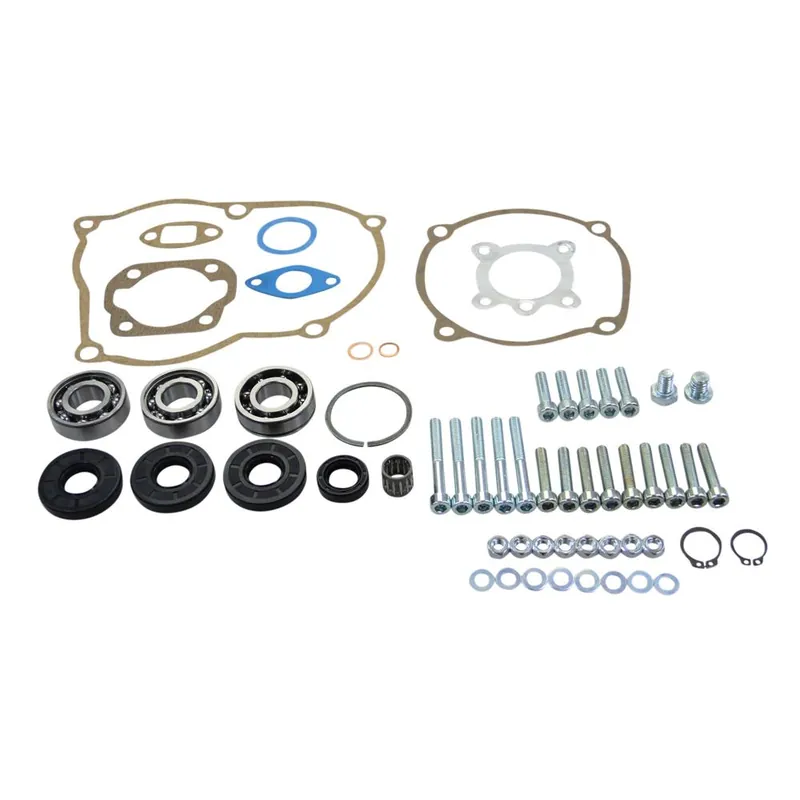

LIEFERUMFANG:
– 1x Revisionsset klein
